Airless-Düsen- und Filter-Ratgeber: Düse, Filter und Material aufeinander abstimmen
Bei einem Airless-Gerät bilden Düse und Filter ein einziges System. Die Düse bestimmt die Fächerbreite und die Materialmenge, die die Pistole verlässt; die Filter entscheiden, was diese Düse überhaupt erreicht. Stimmt die Kombination, sprühen Sie den ganzen Tag saubere Fächer mit weniger Unterbrechungen. Stimmt sie nicht, kämpfen Sie mit Schweifen, Spucken und verstopften Düsen – ganz gleich, wie Sie den Druck einstellen. Dieser Ratgeber erklärt, was jeder Filter leistet, wie Maschenzahl und Bohrung zusammenhängen und wie Sie beides auf Ihr Material abstimmen.
Warum Filterung beim Airless-Gerät entscheidend ist
Airless presst das Material unter hohem Druck durch eine kleine Hartmetallbohrung, sodass es ohne Luft zerstäubt. Diese Bohrung ist empfindlich: ein einzelner Farbfetzen, ein Pigmentklumpen oder ein Stück Folie aus einem frischen Eimer genügt, um sie teilweise zu blockieren. Eine Teilblockade verzerrt den Fächer (eine schwere Kante oder ein Schweif), eine vollständige Blockade stoppt die Pistole. Die Filterung entfernt diese Partikel, bevor sie die Düse erreichen, schützt so das Spritzbild, verringert den Düsenverschleiß und hält Sie in Arbeit statt beim Freispülen.
Die Filterung ist bewusst gestuft. Jede Stufe fängt zunehmend feinere Partikel, sodass kein einzelner Filter alles leisten muss – grob bis fein, vom Eimer bis zur Düse.
Die Filterstufen – vom Eimer bis zur Düse
Ansaug- / Eingangssieb
Die erste Schutzstufe sitzt am Pumpeneingang oder am Ansaugrohr im Eimer. Dieses grobe Sieb hält Häute, getrocknete Klumpen und Baustellenschmutz von der Pumpe fern. Es schützt das teuerste Bauteil der Maschine und sollte immer vorhanden sein. Fehlt es oder ist es eingerissen, gelangen große Partikel in die Pumpe und die nachgelagerten Filter verstopfen deutlich schneller.
Manifold- / Pumpenfilter
Der Manifold- (Pumpen-)Filter ist der Hauptfilter der Maschine, meist ein zylindrisches Siebelement im Druckblock. Er leistet die Hauptarbeit und fängt mittlere Partikel, bevor das Material in den Schlauch läuft. Ein verstopfter Manifold-Filter zeigt sich durch geringe Förderleistung und eine Maschine, die den Druck kaum aufbaut oder hält. Er ist ein Routine-Wartungsteil und sollte bei jedem Spülen gereinigt werden.
Pistolenfilter

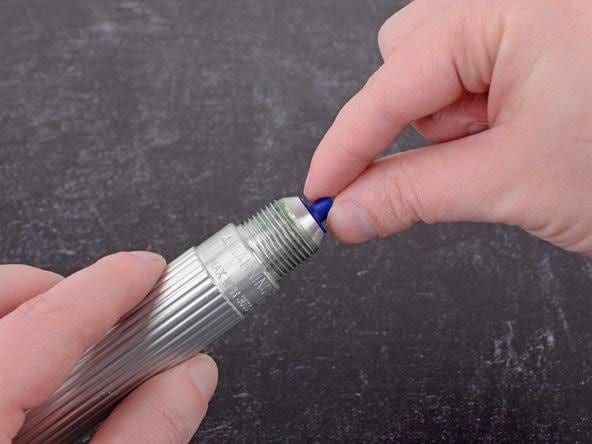

Der Pistolenfilter ist die letzte, feinste Stufe im Griff direkt vor der Düse. Er ist Ihr letzter Schutz gegen das Partikel, das sonst die Bohrung blockieren würde. Weil er der feinste Filter der Kette ist, verstopft er am sichtbarsten: Beginnt die Pistole zu spucken oder bricht der Fächer mitten an der Wand zusammen, prüfen Sie zuerst den Pistolenfilter. Viele Profis tragen genau deshalb einen Ersatz-Pistolenfilter bei sich.
Die Maschenzahl verstehen
Filter werden nach Maschenzahl (Mesh) eingeteilt – die Zahl der Öffnungen pro Zoll Sieb. Eine höhere Maschenzahl bedeutet mehr, kleinere Öffnungen und damit feinere Filterung; eine niedrigere Zahl bedeutet weniger, größere Öffnungen und gröbere Filterung. Hersteller kennzeichnen Pistolenfilter oft farblich nach Maschenzahl, doch die Farben sind zwischen Marken nicht einheitlich – verlassen Sie sich auf den Mesh-Wert, nicht auf die Farbe.
Wichtig ist: feiner ist nicht automatisch besser. Ein sehr feiner Filter liefert bei dünnem Material eine hervorragende Oberfläche, verstopft aber bei schwerem Material, das nicht hindurchpasst. Ein grober Filter lässt schweres Material problemlos durch, bei dünnem Material aber auch Partikel, die eine feine Oberfläche verderben. Die Maschenzahl muss zur Beschichtung passen.
Wie Düsenbohrung und Maschenzahl zusammenspielen

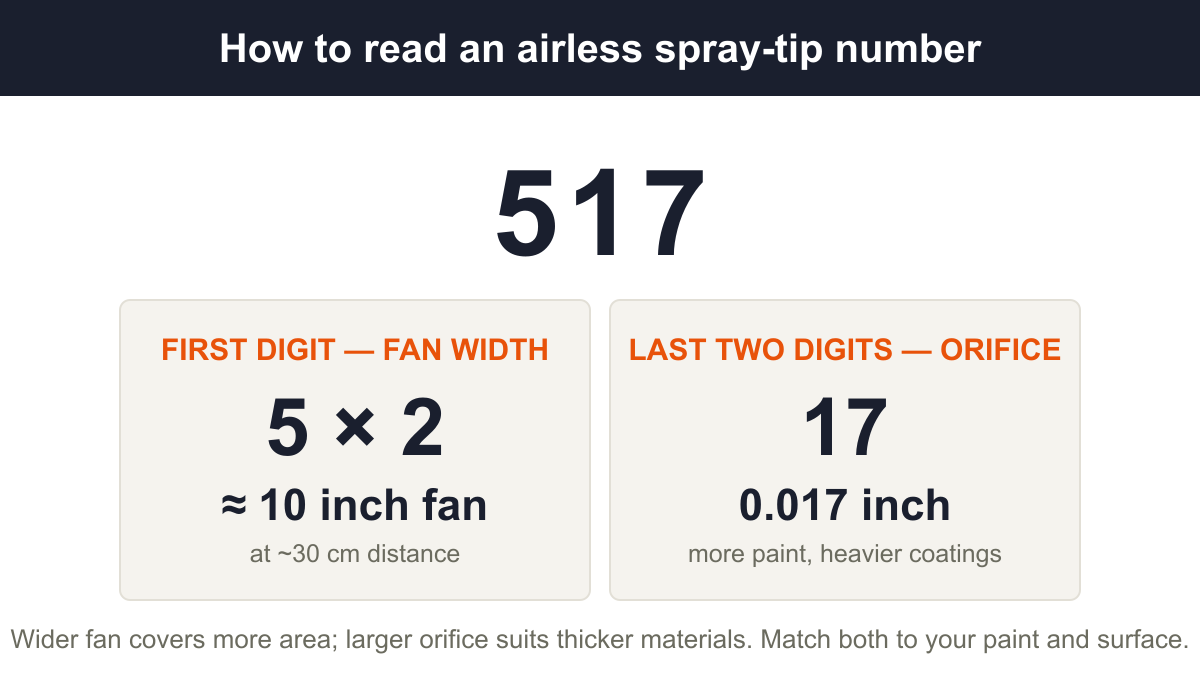

Die Düse wird durch eine dreistellige Zahl beschrieben. Die erste Ziffer, verdoppelt, ergibt die Fächerbreite in Zoll bei etwa 30 cm Abstand; die letzten beiden Ziffern sind die Bohrung in Tausendstel Zoll. Eine 517er-Düse sprüht also etwa einen 10-Zoll-Fächer durch eine 0,017-Zoll-Bohrung. Größere Bohrungen fördern mehr Material und eignen sich für schwerere Beschichtungen; kleinere Bohrungen zerstäuben dünne Materialien feiner.
Die verbindende Regel: Der Filter muss fein genug sein, um die Bohrung zu schützen, aber grob genug, um das Material durchzulassen. Als grobe Faustregel werden kleinere Düsen mit feineren Filtern und größere Düsen mit gröberen Filtern kombiniert, damit der Filter nie zum Engpass für eine Düse wird, die viel Material fördern soll. Setzen Sie einen feinen Pistolenfilter hinter eine große Düse bei schwerer Farbe, verstopft der Filter lange vor der Düse; setzen Sie einen groben Filter hinter eine kleine Düse bei Lack, erreichen Partikel die Bohrung und verderben die Oberfläche.
Düse und Filter auf das Material abstimmen
Die Viskosität ist der entscheidende Faktor. Dünne Materialien brauchen feine Filterung und kleine Bohrungen; schwere Materialien brauchen grobe Filterung und große Bohrungen. Die folgende Tabelle ist ein praktischer Ausgangspunkt und verbindet gängige Materialfamilien mit einem Bohrungsbereich und einem Filteransatz. Verstehen Sie die Düsengrößen als typische Bereiche, nicht als feste Werte – richten Sie sich immer nach dem empfohlenen Düsenbereich des Beschichtungsherstellers und der zulässigen Maximaldüse Ihres Geräts.
| Material | Typische Düse/Bohrung | Filteransatz | Hinweise |
|---|---|---|---|
| Lasuren, Grundierungen, sehr dünne Beschichtungen | Klein (ca. 0,009–0,013 Zoll) | Fein (feiner Pistolenfilter + Manifold-Filter) | Feine Filterung schützt die kleine Bohrung und hält die leichte Oberfläche sauber. |
| Lacke, Klarlacke | Klein (ca. 0,011–0,015 Zoll) | Fein | Oberflächenkritisch; ein einziges Partikel ist sichtbar – Filter sauber und frisch halten. |
| Emaille, Metall- und Trimmlacke | Klein–mittel (ca. 0,013–0,017 Zoll) | Fein bis mittel | Zerstäubungsqualität gegen Fluss abwägen; bei Schweifen Maschenzahl erhöhen. |
| Innenwandfarbe, Grundierung | Mittel (ca. 0,015–0,019 Zoll) | Mittel | Die Alltagskombination für Wände und Decken; mittlere Maschenzahl lässt die Farbe durch, ohne die Oberfläche zu stören. |
| Dispersion / Emulsion (schwerere Chargen) | Mittel–groß (ca. 0,017–0,021 Zoll) | Mittel bis grob | Schwerere Dispersionen verstopfen feine Filter; erst die Maschenzahl öffnen, dann die Düse. |
| Fassaden- und Mineralbeschichtungen | Groß (ca. 0,019–0,025 Zoll) | Grob (oder laut Düsenhersteller ohne Pistolenfilter) | Hoher Feststoffanteil und Korn brauchen freien Fluss; grober oder kein Pistolenfilter, Eingangs- und Manifold-Filter bleiben aktiv. |
| Spachtel, Grobspachtel, schwere Massen | Sehr groß / Spezialdüse | Grob oder ohne an der Pistole, laut Hersteller | Sehr schweres Material kann das Entfernen des Pistolenfilters erfordern; zuerst Beschichtungs- und Maschinendokumentation prüfen. |
Zwei Grundsätze ziehen sich durch die ganze Tabelle. Erstens: Passt ein schweres Material nicht durch, öffnen Sie die Filterung, bevor Sie die Düse öffnen – ein gröberer Filter löst das Problem oft und erhält die feine Düse. Zweitens: Ohne Pistolenfilter zu arbeiten ist bei den schwersten Beschichtungen legitim, aber nur, wenn der Düsenhersteller es zulässt und Ansaugsieb sowie Manifold-Filter weiter ihre Arbeit tun.
Die Symptome lesen
Das Spritzbild ist ein Diagnosewerkzeug. Ein Fächer, der an einer Kante schwer ist oder bei niedrigem Druck Schweife zeigt, bedeutet meist unzureichende Zerstäubung, eine verschlissene Düse oder eine beginnende Teilblockade – prüfen Sie Düse und Pistolenfilter, bevor Sie einfach den Druck erhöhen. Plötzliches Spucken oder ein mitten im Zug zusammenbrechender Fächer deutet auf einen verstopfenden Pistolenfilter oder eine zusetzende Düse. Eine Maschine, die den Druck nicht hält und schwach fördert, aber saubere Fächer liefert, wenn sie sprüht, weist meist stromaufwärts auf einen verstopften Manifold-Filter oder eine unterversorgte Ansaugung.
Für einen tieferen Blick auf Druck- und Fächerprobleme siehe den Ratgeber zur Airless-Druck- und Spritzbildeinstellung. Um eine Verstopfung von echtem Düsenverschleiß zu unterscheiden, erklärt der Beitrag zum Erkennen von Düsenverschleiß, worauf zu achten ist.
Reinigung, Prüfung und Austausch
Filter sind Verschleißteile. Reinigen Sie sie bei jedem Spülen und prüfen Sie sie auf Beschädigung, statt nur zu spülen. Ein Sieb, das eingerissen, gequetscht oder verformt ist, filtert nicht mehr richtig und lässt Partikel zur Düse durch – ersetzen Sie es. Reversierbare Düsen lassen sich zum Freispülen in die Reinigungsstellung drehen; feste Düsen werden durch Einweichen und vorsichtiges Bürsten gereinigt, niemals durch Drähte in der Hartmetallbohrung, was die Bohrung beschädigt und den Fächer ruiniert.
- Spülen Sie die Maschine am Ende jeder Arbeit mit dem passenden Lösemittel oder Wasser für die Beschichtung.
- Manifold- und Pistolenfilter ausbauen, prüfen und reinigen; eingerissene oder gequetschte ersetzen.
- Hartnäckige Düsen und Filter einweichen, statt Sieb oder Bohrung zu schaben.
- Ersatz-Pistolenfilter und Ersatzdüse bereithalten, damit eine Verstopfung nie den Arbeitstag beendet.
- Die Maschine gemäß Ihrer Wartungsroutine mit Pumpenkonservierer oder sauberem Wasser lagern.
Filter- und Düsenpflege ist Teil der umfassenderen Maschinenwartung – die Airless-Wartungs-Checkliste ordnet sie in eine tägliche, wöchentliche und langfristige Routine ein, und Ersatzfilter und -düsen finden Sie mit dem übrigen Airless-Zubehör.
Ein praktischer Auswahl-Ablauf
- Mit der Beschichtung beginnen: das technische Merkblatt für den empfohlenen Bohrungsbereich lesen.
- Fächerbreite zur Fläche wählen – breite Fächer für große Flächen, schmale Fächer für Trim und Details.
- Die kleinste Bohrung im empfohlenen Bereich wählen, die das Material noch ohne Mühe fördert.
- Maschenzahl zur Düse abstimmen: feiner Filter für kleinere Düsen und dünnes Material, gröberer Filter für größere Düsen und schweres Material.
- Vor dem Start prüfen, dass die Düse innerhalb der zulässigen Maximaldüse Ihres Geräts liegt.
- Testbild auf Karton sprühen; bei Schweifen oder schwerer Kante in dieser Reihenfolge anpassen – Düse und Filter reinigen, dann Druck leicht erhöhen, dann Maschenzahl anheben und erst dann eine andere Düse erwägen.
- Filter während der ganzen Arbeit sauber halten; ein sauberer Filter behebt mehr Spritzfehler als zusätzlicher Druck.
Sicherheit zuerst
Airless-Geräte sprühen mit Drücken, die hoch genug sind, um Beschichtung durch die Haut zu injizieren – ein ernster medizinischer Notfall. Bevor Sie Düse, Filter oder ein Anschlussstück berühren, entlasten Sie den Druck vollständig: ausschalten, Druck auf Minimum, Abzugssicherung einlegen und die Pistole in einen Auffangbehälter abziehen, um gespeicherten Druck abzulassen, dann dem Druckentlastungsverfahren Ihres Geräts folgen. Richten Sie die Pistole nie auf sich oder andere, suchen Sie ein Leck nie mit Hand oder Fingern und entfernen oder umgehen Sie nie Düsen- oder Abzugsschutz. Warten Sie Filter und Düsen nur am drucklosen Gerät, und suchen Sie bei einer Injektionsverletzung sofort ärztliche Notfallhilfe auf.
Stimmen Sie Düse und Filter auf die Aufgabe ab, halten Sie beide sauber und folgen Sie den Werten der Beschichtungs- und Maschinenhersteller vor jeder allgemeinen Angabe hier – die Zahlen in diesem Beitrag sind Branchenkonventionen, keine GROG-spezifischen Werte. Ist die Düsen-und-Filter-Seite geklärt, prägt als Nächstes der Schlauch das Ergebnis: siehe den Airless-Schlauch-Ratgeber zu Durchmesser, Länge und Druckverlust.
